智能立體車庫管理系統組成

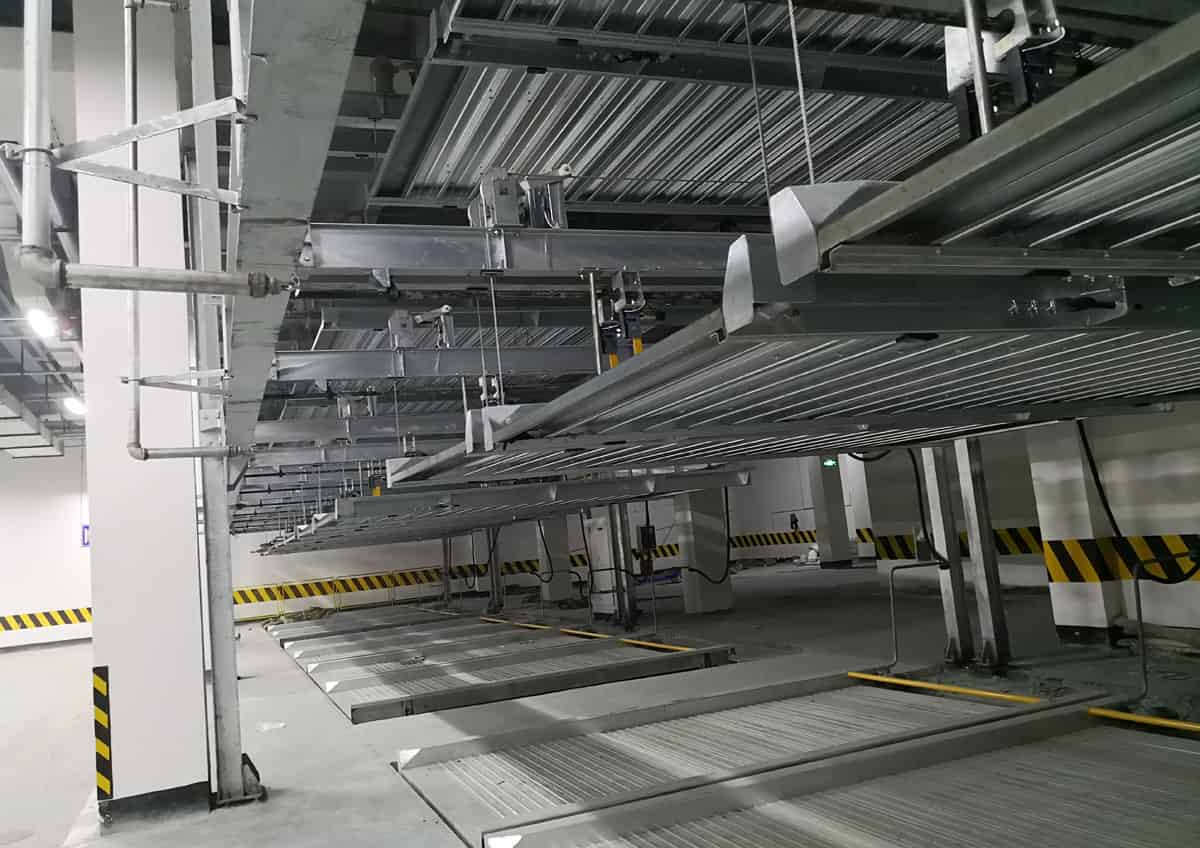

升降橫移式立體車庫智能停車管理系統主要是利用計算機技術和電子技術協助車庫管理人員對立體車庫的停車控制進行管理，以減少車庫管理人員人為工作參與，從而提高立體車庫的停車處理效率。該停車管理系統主要由檢測與識別系統、通訊系統以及數據處理系統三大模塊組成，分別對應于前端子系統、通訊系統與中心管理子系統。

車庫前端設備主要由以下三部分組成:控制單元、檢測單元以及圖像采集單元。其中控制單元主要由工控機組成，負責對前端車牌識別設備單元的通訊和邏輯控制，提供后續數據處理所需的信號。檢測單元主要由地感線圈、紅外線發射裝置或雷達組成，檢測單元的主要作用是通過埋設在車庫道閘門口的地感線圈實時對是否有車進入停車系統工作區。圖像采集單元主要由攝像機、照相機、防護罩以及電源等組成，當埋設在車庫道閘前端的地感線圈感應有車輛時，系統發出信號給圖像采集單元，并由該圖像對車輛的圖像和視頻信息進行采集。

通訊系統負責前端車牌識別系統與中心管理系統以及安防部門信息系統之間的通訊工作。主要由串口通訊接口RS-232硬件設備組成，RS-232主要負責車牌識別單元與中心管理系統之間的通訊以及上位機車庫中心管理系統與下位機單片機之間的通訊。

車庫的中心管理系統由主服務器、管理終端、查詢終端和客戶端等組成。主服務器安裝有MicrosoftAccess數據庫和“智能停車管理系統”軟件，中心服務軟件負責與前端車牌識別單元之間的通訊，從前端車牌識別單元或手工傳輸入庫車輛的車牌號，并將入庫車牌號與中心管理系統中的數據庫進行比對，判斷該車是否是套牌車以及該車車主是車庫的長期存儲用戶還是臨時用戶，從而根據比對結果對機械式立體車庫內車輛進行相應的車位安排。客戶端軟件主要是供停車用戶停車信息確認、數據備份和恢復等功能。
